الکتروگیربکس FLENDER HIMMEL 30 کیلووات 39 دور مدل D181

الکتروگیربکس FLENDER HIMMEL 30 کیلووات 39 دور مدل D181

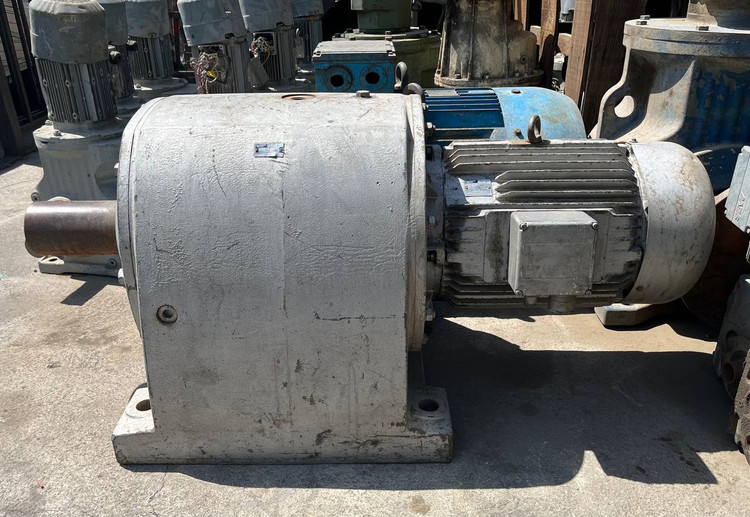

الکتروگیربکس FLENDER HIMMEL مدل D181 یک مجموعه صنعتی شامل الکتروموتور سه‌فاز و گیربکس کاهنده است که برای کاربردهایی با نیاز به توان 30 کیلووات و سرعت خروجی پایین طراحی شده است.

این مجموعه از یک موتور FLENDER HIMMEL مدل G 200 L/4 با توان نامی 30 کیلووات و سرعت 1475 دور بر دقیقه تشکیل شده که به گیربکس مدل D181 متصل است. نسبت تبدیل گیربکس 37.9 به 1 بوده و سرعت خروجی مجموعه حدود 39 دور بر دقیقه است.

مشخصات موتور

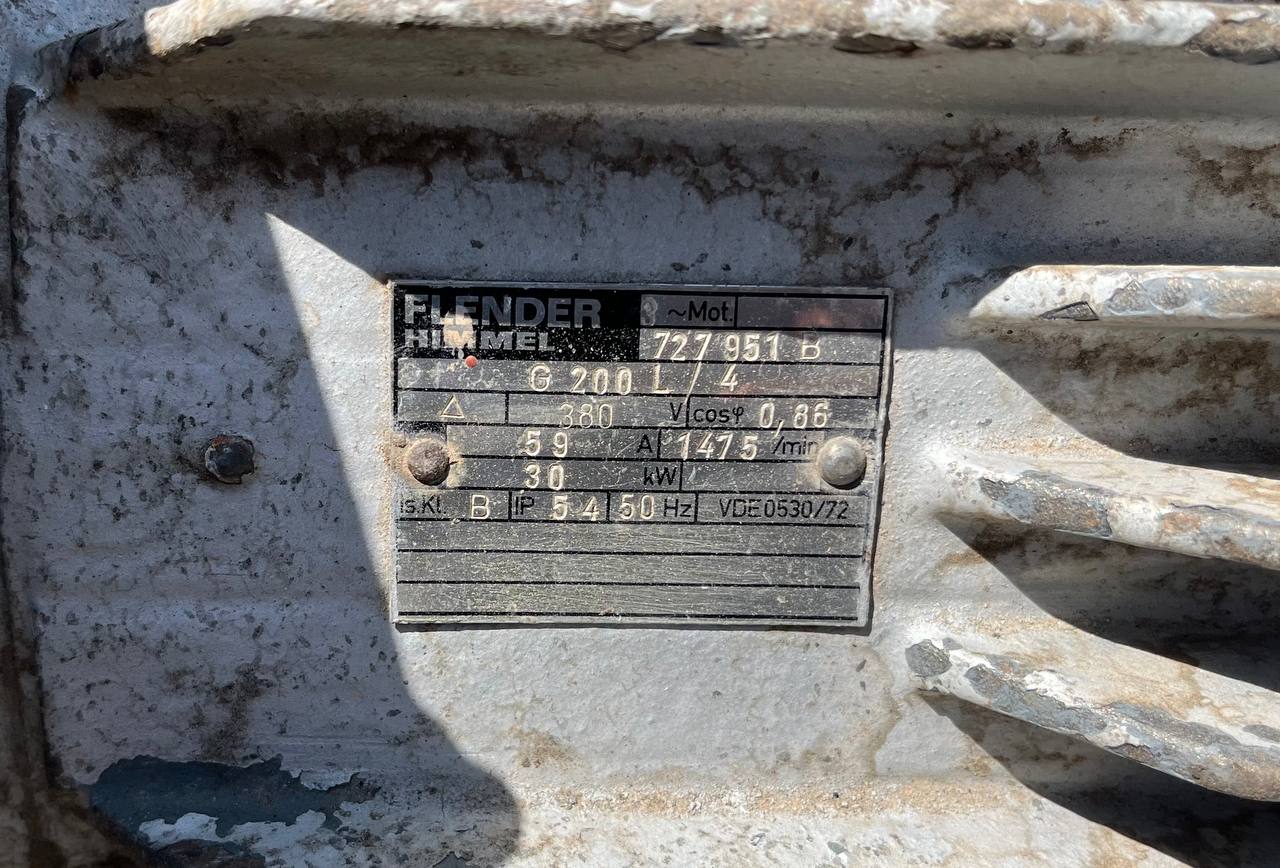

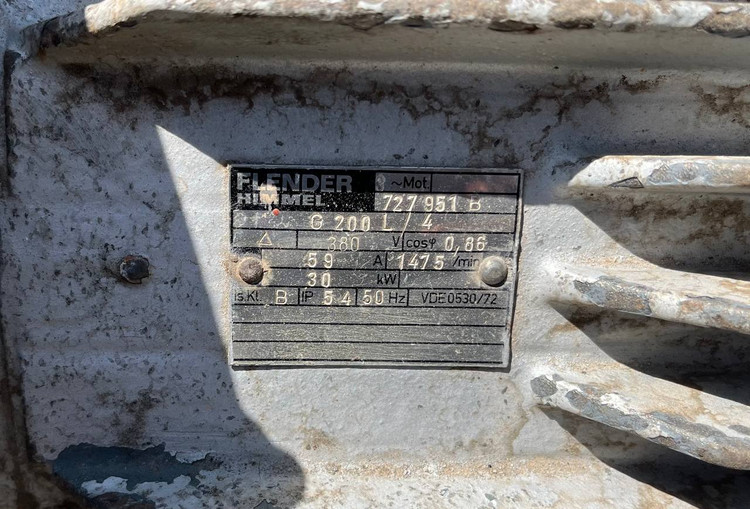

موتور این مجموعه یک موتور آسنکرون سه‌فاز 4 پل با توان 30 کیلووات است. مشخصات پلاک موتور شامل ولتاژ 380 ولت، فرکانس 50 هرتز، اتصال مثلث (Δ)، جریان نامی 59 آمپر و ضریب توان 0.86 است.

سرعت نامی موتور 1475 دور بر دقیقه است که با موتور چهارپل در فرکانس 50 هرتز سازگار است. کلاس عایقی موتور B و درجه حفاظت آن IP54 اعلام شده است.

مدل موتور G 200 L/4 و شماره سریال آن 727951 B روی پلاک درج شده است.

مشخصات گیربکس

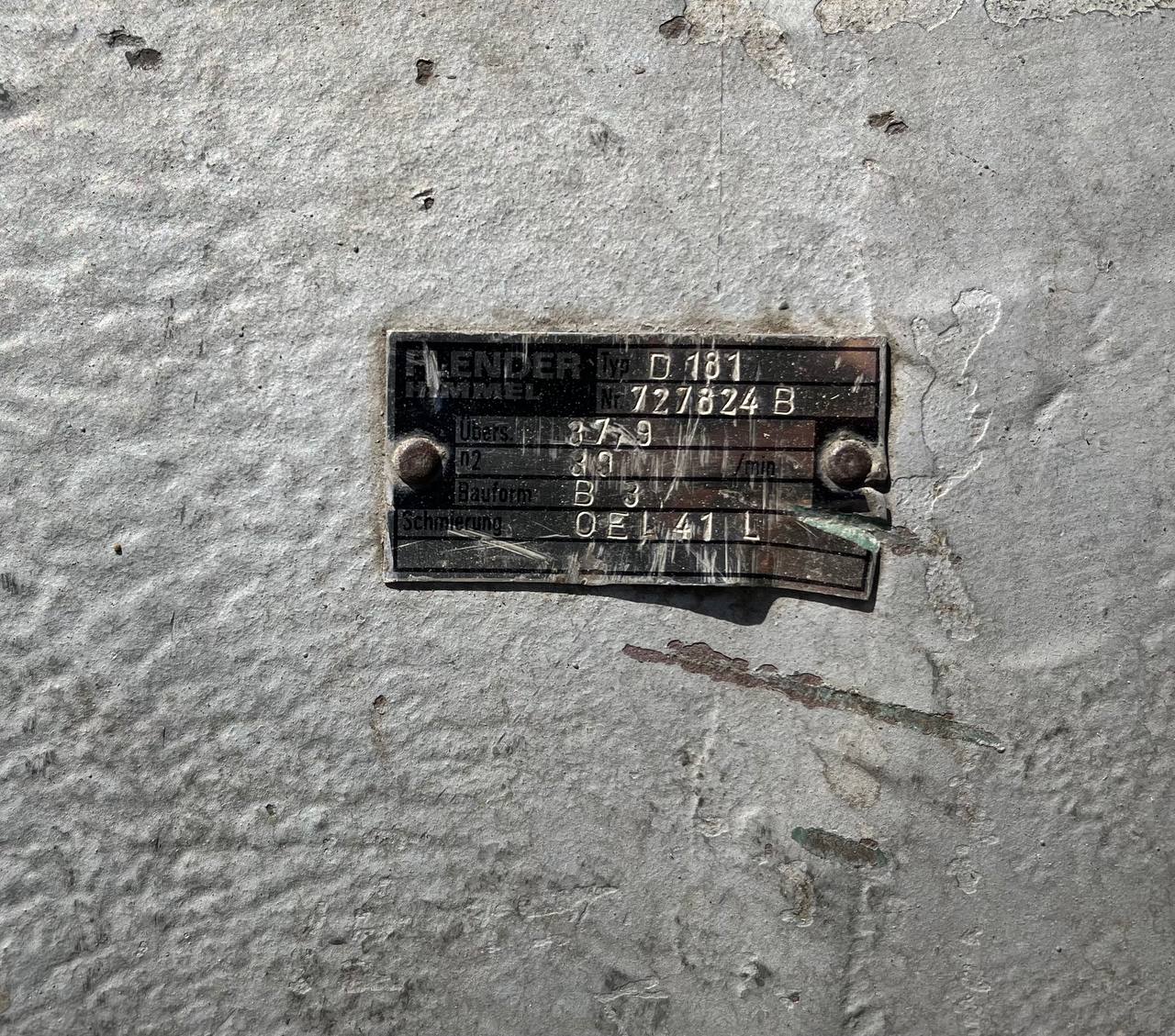

گیربکس این مجموعه از نوع FLENDER HIMMEL D181 است. نسبت تبدیل گیربکس 37.9:1 بوده و سرعت خروجی اعلام‌شده روی پلاک 39 دور بر دقیقه است.

با توجه به سرعت ورودی 1475 دور بر دقیقه:

1475 ÷ 37.9 ≈ 38.9 rpm

بنابراین سرعت محاسباتی خروجی تقریباً 39 دور بر دقیقه است و با مقدار درج‌شده روی پلاک گیربکس مطابقت دارد.

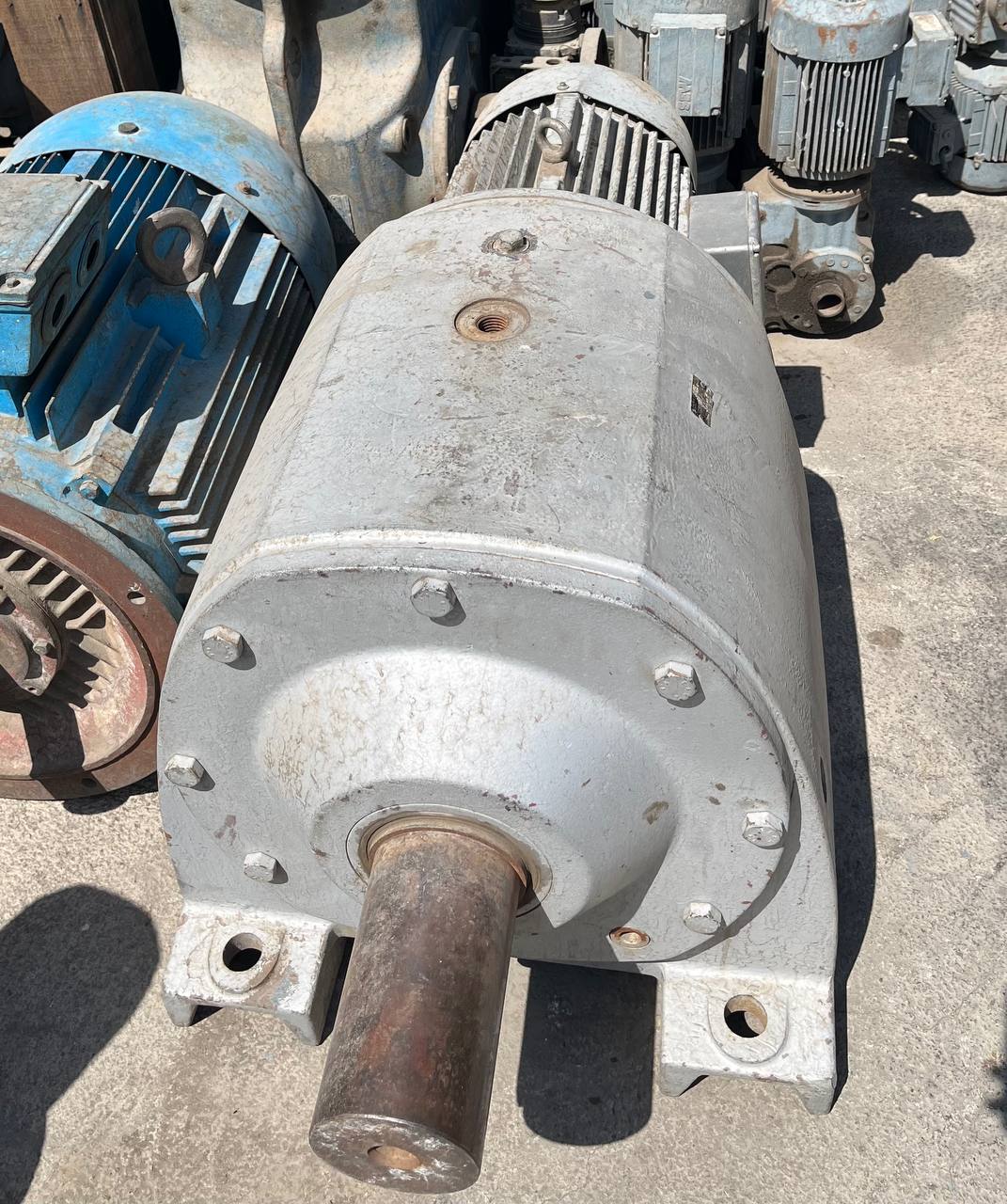

گیربکس دارای نصب پایه‌ای B3 بوده و روانکاری آن با روغن انجام می‌شود. قطر شافت خروجی طبق اطلاعات ارائه‌شده 120 میلی‌متر است.

شماره سریال گیربکس 727824 B است.

گشتاور تقریبی خروجی

بر اساس توان 30 کیلووات و سرعت خروجی 39 دور بر دقیقه، گشتاور خروجی ایده‌آل بدون درنظرگرفتن تلفات گیربکس حدود 7350 نیوتن‌متر محاسبه می‌شود.

این عدد از رابطه استاندارد گشتاور به دست می‌آید:

T = 9550 × P ÷ n

بنابراین:

T ≈ 9550 × 30 ÷ 39 ≈ 7350 Nm

کاربرد

ترکیب توان 30 کیلووات با سرعت خروجی حدود 39 دور بر دقیقه، این مجموعه را برای کاربردهای صنعتی نیازمند سرعت پایین و گشتاور بالا قابل بررسی می‌کند.

از جمله کاربردهای احتمالی می‌توان به تجهیزات انتقال مواد، نوار نقاله‌های سنگین، میکسرها، تجهیزات فرآوری و برخی ماشین‌آلات صنعتی اشاره کرد؛ البته انتخاب نهایی باید بر اساس گشتاور موردنیاز، بار، سیکل کاری، ضریب سرویس و شرایط نصب دستگاه انجام شود.

وضعیت محصول

این مجموعه به صورت استوک عرضه می‌شود. مشخصات موتور و گیربکس بر اساس اطلاعات پلاک ارائه‌شده ثبت شده‌اند.

پیش از خرید، تطبیق توان موتور، سرعت خروجی، نسبت تبدیل، ابعاد نصب، قطر شافت و شرایط بار دستگاه با مشخصات این الکتروگیربکس توصیه می‌شود.

برای اطلاع از قیمت و موجودی با کارشناسان فروش تماس بگیرید.
