فنر دیافراگم ست کنترل PC-19 | قطعه یدکی

فنر دیافراگم ست کنترل PC-19، یک فنر فشاری فلزی است که در مکانیزم داخلی ست کنترل و زیر دیافراگم قرار می‌گیرد. این فنر در عملکرد مکانیزم تشخیص جریان آب و بازگشت دیافراگم به وضعیت اولیه نقش دارد و برای تعویض فنر معیوب یا فرسوده در ست کنترل PC-19 و مدل‌های مشابه قابل استفاده است.

فنر دیافراگم ست کنترل PC-19

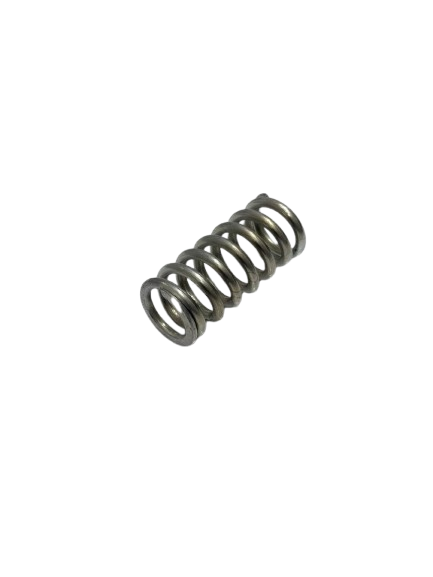

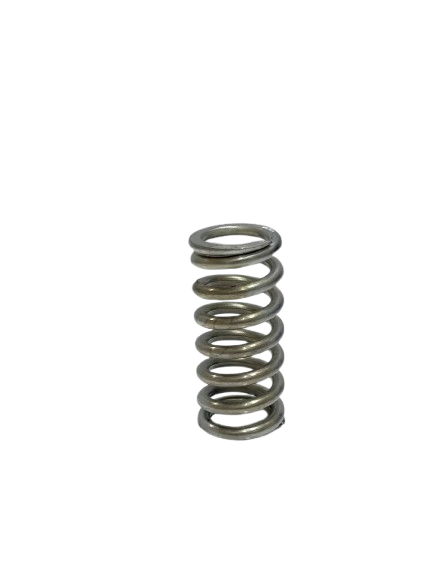

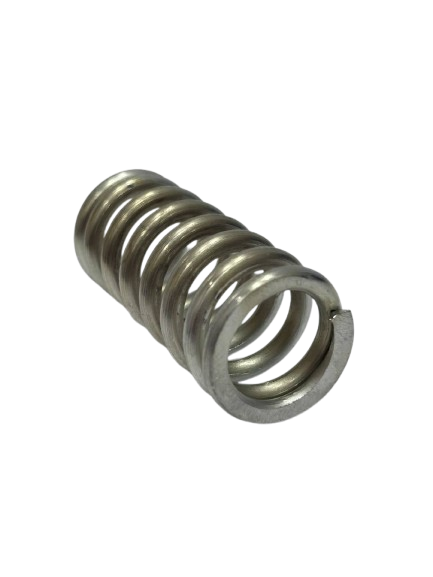

فنر دیافراگم ست کنترل PC-19 یک قطعه یدکی در مکانیزم داخلی ست کنترل پمپ آب است. این قطعه به‌صورت یک فنر فشاری فلزی در زیر دیافراگم لاستیکی قرار می‌گیرد و در عملکرد مکانیزم تشخیص جریان آب نقش دارد.

هنگام برقراری جریان آب، تغییر فشار ایجادشده در مجموعه باعث جابه‌جایی دیافراگم می‌شود. این حرکت می‌تواند مکانیزم داخلی ست کنترل و میکروسوئیچ را تحت تأثیر قرار داده و فرمان لازم برای روشن شدن پمپ را ایجاد کند.

پس از کاهش یا قطع جریان، فنر به بازگرداندن دیافراگم و مکانیزم داخلی به وضعیت اولیه کمک می‌کند تا شرایط لازم برای توقف پمپ فراهم شود.

کاربرد فنر دیافراگم

این فنر برای تعویض قطعه معیوب، ضعیف یا آسیب‌دیده در مکانیزم داخلی ست کنترل کاربرد دارد.

موارد استفاده:

• فنر دیافراگم ست کنترل PC-19
• تعمیر مکانیزم داخلی ست کنترل
• جایگزینی فنر فرسوده یا آسیب‌دیده
• استفاده در برخی مدل‌های مشابه خانواده PC

مشخصات ابعادی

ابعاد تقریبی فنر:

• طول آزاد: حدود ۷ سانتی‌متر
• قطر خارجی: حدود ۳ سانتی‌متر
• قطر داخلی: حدود ۲ سانتی‌متر
• ضخامت سیم: ۴ میلی‌متر
• تعداد میله/سیم‌پیچ: ۲ میله

از آنجا که ابعاد فوق به‌صورت تقریبی اعلام شده‌اند، برای تعویض قطعه بهتر است فنر موجود در ست کنترل از نظر ابعاد و شکل ظاهری با قطعه جدید مقایسه شود.
